产品介绍
S系列3/(260,300)圆弧

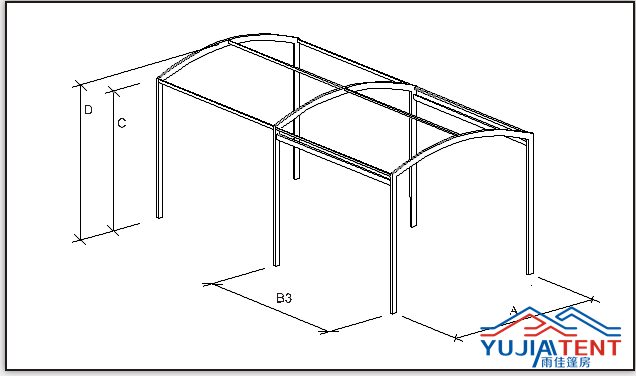

篷房数据
跨度Width-------------------(A) ----------2.96m
边距Truss-distance------ (B3) ---------3.00m
边高 Eave height----------(C) --------- 2.60m / 3.00m
顶高Ridge height----------(D) ----------2.90m / 3.30m
屋顶斜度Roof slope---------------------0°
最长物件Longest component---------3.00m
材料数据
主型材类型：铝合金四孔型材
84mm×48mm 100mm×48mm
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
S系列4/(260,300)

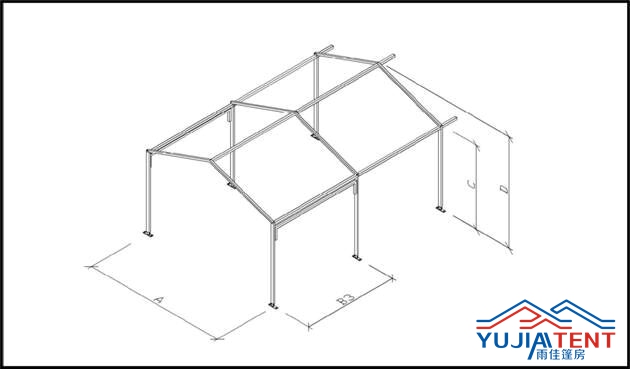

篷房数据
跨度Width-------------------(A) ----------3.94m
边高 Eave height----------(C) --------- 2.65m/2.95m
顶高Ridge height----------(D) --------- 3.37m/3.67m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20.00°
最长物件Longest component---------3.88m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
S系列8/（260，300）
篷房数据
跨度Width-------------------(A) ----------8.00m
边高 Eave height----------(C) --------- 2.65m/2.95m
顶高Ridge height----------(D) ----------4.11m/4.41m
山墙边距Gable truss---- (B1) ---------4.00m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------4.29m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TÜV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
S系列12/(260,300)
篷房数据
跨度Width-------------------(A) ----------12.00m
边高 Eave height----------(C) --------- 2.65m/ 2.95m
顶高Ridge height----------(D) ---------- 4.92m / 5.22m
山墙边距Gable truss---- (B1) ---------6.00m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component--------- 6.43m
材料数据
主型材类型：铝合金四孔型材(100mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。<span background:#d9d9d9;"="" style="font-size: 9pt;">
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
